一、自流平水泥/砂漿簡介及分類



自流平水泥/砂漿是一種可以提供一個可以鋪設終飾面層（如地毯、木地板等）的平整光滑的地板表面。其關鍵的性能要求有快硬和低收縮等。市場上有不同的地面系統(tǒng)，如水泥基、石膏基或它們的混合物。本文中我們將集中討論具有流平性能的可流動系統(tǒng)。可流動的水硬性地面（如果做為最終覆蓋層稱為面層材料；如果做為中間過渡層成為墊層材料）一般統(tǒng)稱為：水泥基自流坪（面層）和水泥基自流坪（墊層）。



二、產品的材料組成及其典型配比

自流平水泥/砂漿是以水泥為基料，與其它改性材料經高度復配而制成的水凝硬性復合材料。目前現(xiàn)有的各種配方雖各不相同，配方各異，但總體上材料

離不開下述所列種類，原理大致相同。主要由以下六大部分組成：(1)混合膠凝材料，(2)礦物填料，(3)調凝劑，(4)流變改性劑，(5)增強組分，(6)水組成，下面是一些廠家的典型配比。

1	混合膠凝材料系統(tǒng)	30－40%	高鋁水泥 普通硅酸鹽水泥 a-半水石膏/硬石膏
2	礦物填料	55－68%	石英砂 碳酸鈣粉
3	調凝劑	~0.5%	緩凝劑-酒石酸 促凝劑-碳酸鋰
4	流變改性劑	~0.5%	超塑化劑-減水劑 消泡劑 穩(wěn)定劑
5	增強組份	1－4%	可再分散膠粉
6		20%-25%	水

三、配方及材料功能性說明



自流平水泥/砂漿是最復雜的水泥砂漿配方。一般由10種以上的組份構成，下面是水泥基自流坪(墊層) 的配方

Self-Leveling Underlay Mortar

水泥基自流坪(墊層)

Raw Material原材料	Dosage  比例
OPC  普硅水泥 42.5R	28
HAC625  高鋁水泥 CA-50	10
Quartz  Sand  石英砂  (70-140mesh)	41.11
Calcium  Carbonate 碳酸鈣  (500mesh)	16.2
Hemihydrate  Gypsum  半  水 石  膏	1
Anhydrite無水石膏（硬石膏）	6
Latex  Powder乳膠粉 AXILATTM  HP8029	1.5
Cellulose  Ether纖維素醚MHPC500PF	0.06
Superplasticizer  減水劑 SMF10	0.6
Defoamer  消泡劑 AXILATTM DF 770 DD	0.2
Tartaric  Acid 酒石酸 200目	0.18
Lithium  Carbonate  碳酸鋰 800目	0.15
Calcium  Hydrate 熟 石  灰	1
Total  總量	100

sage  比例
OPC  普硅水泥 42.5R	28
HAC625  高鋁水泥 CA-50	10
Quartz  Sand  石英砂  (70-140mesh)	41.11
Calcium  Carbonate 碳酸鈣  (500mesh)	16.2
Hemihydrate  Gypsum  半  水 石  膏	1
Anhydrite無水石膏（硬石膏）	6
Latex  Powder乳膠粉 AXILATTM  HP8029	1.5
Cellulose  Ether纖維素醚MHPC500PF	0.06
Superplasticizer  減水劑 SMF10	0.6
Defoamer  消泡劑 AXILATTM DF 770 DD	0.2
Tartaric  Acid 酒石酸 200目	0.18
Lithium  Carbonate  碳酸鋰 800目	0.15
Calcium  Hydrate 熟 石  灰	1
Total  總量	100

OPC  普硅水泥 42.5R	28
HAC625  高鋁水泥 CA-50	10
Quartz  Sand  石英砂  (70-140mesh)	41.11
Calcium  Carbonate 碳酸鈣  (500mesh)	16.2
Hemihydrate  Gypsum  半  水 石  膏	1
Anhydrite無水石膏（硬石膏）	6
Latex  Powder乳膠粉 AXILATTM  HP8029	1.5
Cellulose  Ether纖維素醚MHPC500PF	0.06
Superplasticizer  減水劑 SMF10	0.6
Defoamer  消泡劑 AXILATTM DF 770 DD	0.2
Tartaric  Acid 酒石酸 200目	0.18
Lithium  Carbonate  碳酸鋰 800目	0.15
Calcium  Hydrate 熟 石  灰	1
Total  總量	100

注：5℃以上施工。

（1）其膠凝材料系統(tǒng)一般由普通硅酸鹽水泥（OPC）、高鋁水泥（CAC）和硫酸鈣混合而成，以提供足夠的鈣、鋁和硫來形成鈣釩石。這是因為鈣釩石的形成有三個主要特點，即 (1) 形成速度快，(2) 高結合水能力，和 (3) 補充收縮的能力，完全符合自流平水泥/砂漿必須提供的宏觀性能要求。

（2）自流平水泥/砂漿顆粒級配需要將較粗的填料（如石英砂）和磨得更細的填料（如磨細碳酸鈣粉）配合使用，以達到最佳的密實性效果。

（3）自流平水泥/砂漿里面產生的硫酸鈣是使用?-半水石膏（?-CaSO4•½H2O）或硬石膏（CaSO4）；，它們能以足夠快的速度釋放硫酸根而無需增加用水量。經常問道的一個問題是為什么不能使用?-半水石膏（與?-半水石膏具有相同的化學組成），它比?-半水石膏更容易獲得而且價格也便宜。但問題在于?-半水石膏的高空隙率會顯著增加用水量，從而導致硬化砂漿強度的下降。

（4）可再分散膠粉是自流平水泥/砂漿的關鍵成分。它可以提高流動性、表面耐磨性、拉拔強度和抗折強度。此外，它還可以降低彈性模量，從而減小系統(tǒng)的內部應力。可再分散膠粉必須能夠形成堅固的聚合物膜。高性能的自流平水泥/砂漿產品含有最高達8%的可再分散膠粉，并以高鋁水泥為主。這種產品可以保證快速凝結硬化和24小時后的高早期強度，從而滿足第二天進行施工作業(yè)的要求，如翻新工程。

（5）自流平水泥/砂漿即需要通過促凝劑（如碳酸鋰）達到早期水泥凝結強度，又需要通過緩凝劑（如酒石酸）來減緩石膏凝結速度。

（6）超塑化劑（聚羧酸減水劑）在自流平水泥/砂漿里起到減水作用因而提供流動和找平性能。

（7）消泡劑不僅可以減少含氣量提高最終后期強度，還可以獲得均勻、光滑和堅固的表面。

（8）少量的穩(wěn)定劑（如纖維素醚）可以防止砂漿的離析和表皮的形成，從而造成對最終表面性能的負面影響。可再分散膠粉會進一步改善流動性能并對強度起到促進作用。

四、產品的質量要求及其技術關鍵



1、自流平水泥/砂漿的基本要求

（1）具有良好的流動性，在幾毫米厚的情況下，具有較好的流平性，并且

漿體具有較好的穩(wěn)定性，使之盡量減少產生離析、分層、泌水、泛泡等不良現(xiàn)象，

并且要保證具有足夠的可使用時間，通常在40 分鐘以上，以便于施工操作。

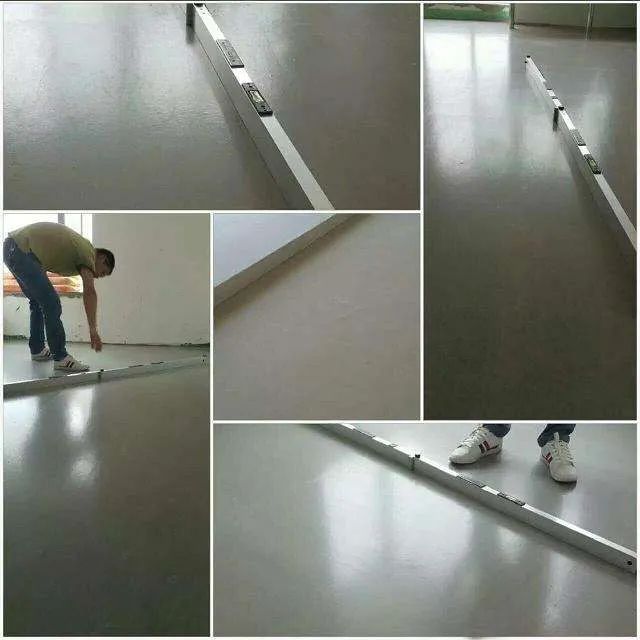

（2）平整度要好，并且表面無明顯缺陷。

（3）作為地面材料，其抗壓強度、耐磨性、抗沖擊性、耐水性等物理力學

性能應達到一般室內建筑地面的要求。

（4）耐久性要好。

（5）施工簡便、速度快、省時、省工。

2、自流平水泥/砂漿的主要技術性能

（1）流動度

流動度是反映自流平水泥/砂漿性能的重要指標。一般流動度大于210～260mm。

（2）漿體穩(wěn)定性

該指標是反映自流平水泥/砂漿穩(wěn)定性的指標。將拌好的漿料倒在水平放置的玻璃板上，20 分鐘后觀察，應無明顯的泌水、分層、離析、翻泡等現(xiàn)象。該指標對材料成型后的表面狀況及耐久性影響較大。

（3）抗壓強度

作為地面材料，該指標必須符合水泥地面的施工規(guī)范，國內普通水泥砂漿面

層地面要求為抗壓強度15MPa 以上，水泥混凝土面層抗壓強度為20MPa 以上。

（4）抗折強度

工業(yè)用自流平水泥/砂漿抗折強度應大于6Mpa。

（5）凝結時間

自流平水泥/砂漿的凝結時間，確定漿體攪拌均勻后，保證其使用時間在40 分鐘以上，操作性就不受影響。

（6）抗沖擊性

自流平水泥/砂漿應能耐受正常的交通往來的人體及搬運物品產生的碰撞，地面抗沖擊性大于等于4 焦耳。

（7）耐磨性

自流平水泥/砂漿作為地面面層材料，必須耐受正常的地面交通往來。由于其流平層較薄，在地面基層堅實的情況下，其承載作用力主要在表面，而不是在體積上。因此其耐磨性比抗壓強度還重要。

（8）對基層的粘結拉伸強度

自流平水泥/砂漿與基層的粘結強度，直接關系到漿體硬化后是否會出現(xiàn)空鼓、脫落現(xiàn)象，對該材料的耐久性影響較大。在實際施工過程中，涂刷地面界面劑，使之達到一個較適應自流平材料施工的條件。國內水泥地面自流平材料的粘結拉伸強度通常為0.8MPa 以上。

（9）抗裂性

抗裂性是自流平水泥/砂漿的一個關鍵指標，其大小關系到自流平材料硬化后，是否產生裂紋、空鼓、脫落等現(xiàn)象。能否正確的評價自流平材料的抗裂性，關系到能否正確評價自流平材料產品的成敗。

五、自流平水泥/砂漿的施工

（1）基層處理

將基層清理干凈，除去浮灰、油跡等不利粘結的物質。若基層坑洼較大，需做補平處理。

（2）表面處理

在清理過的基層地面上涂刷2遍地面界面劑。

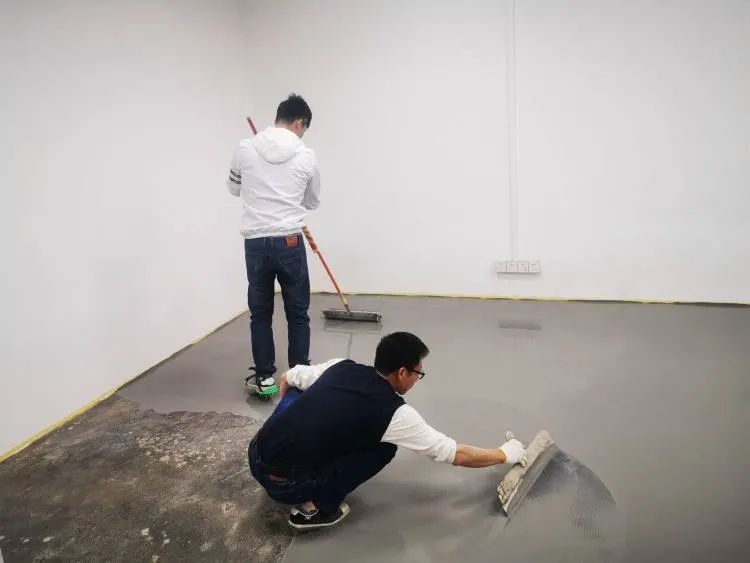

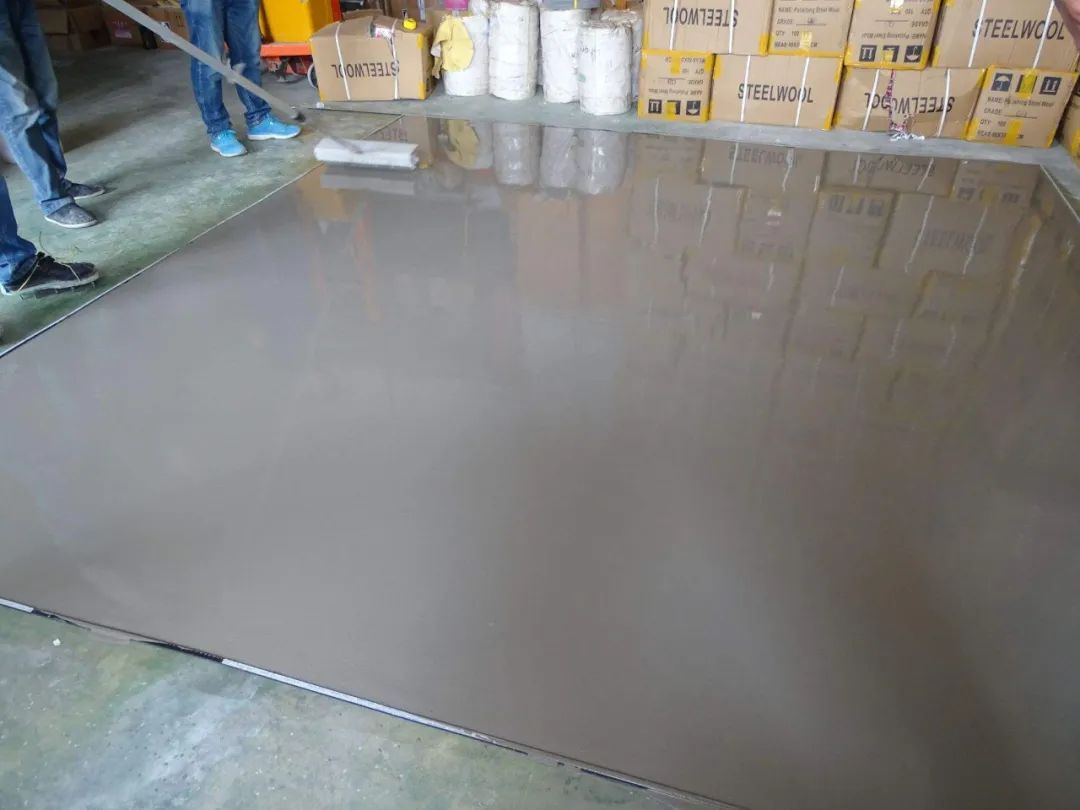

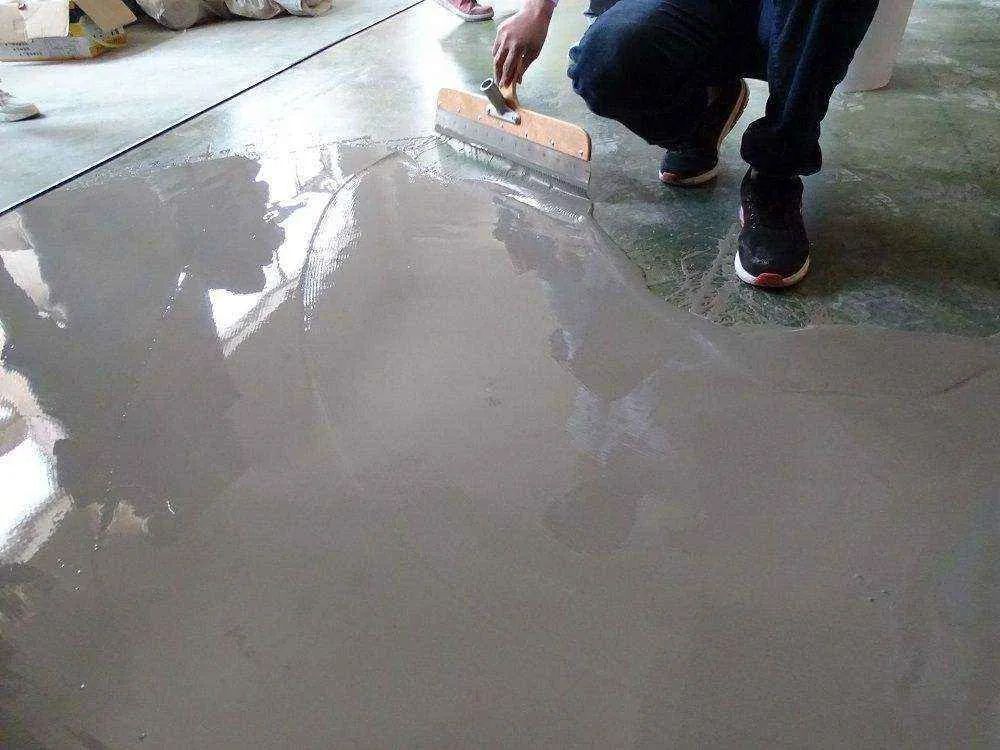

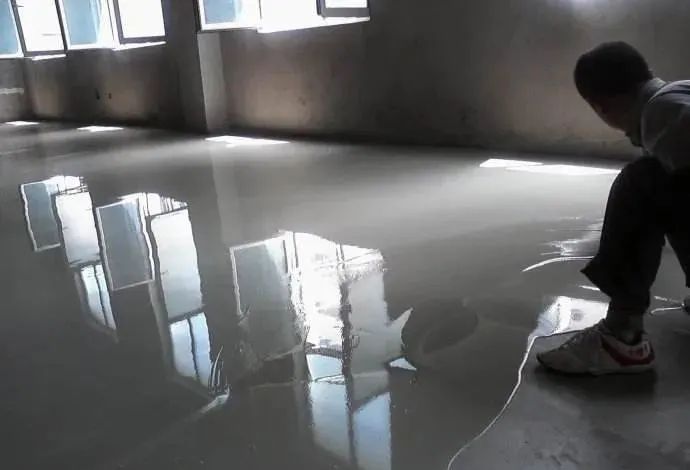

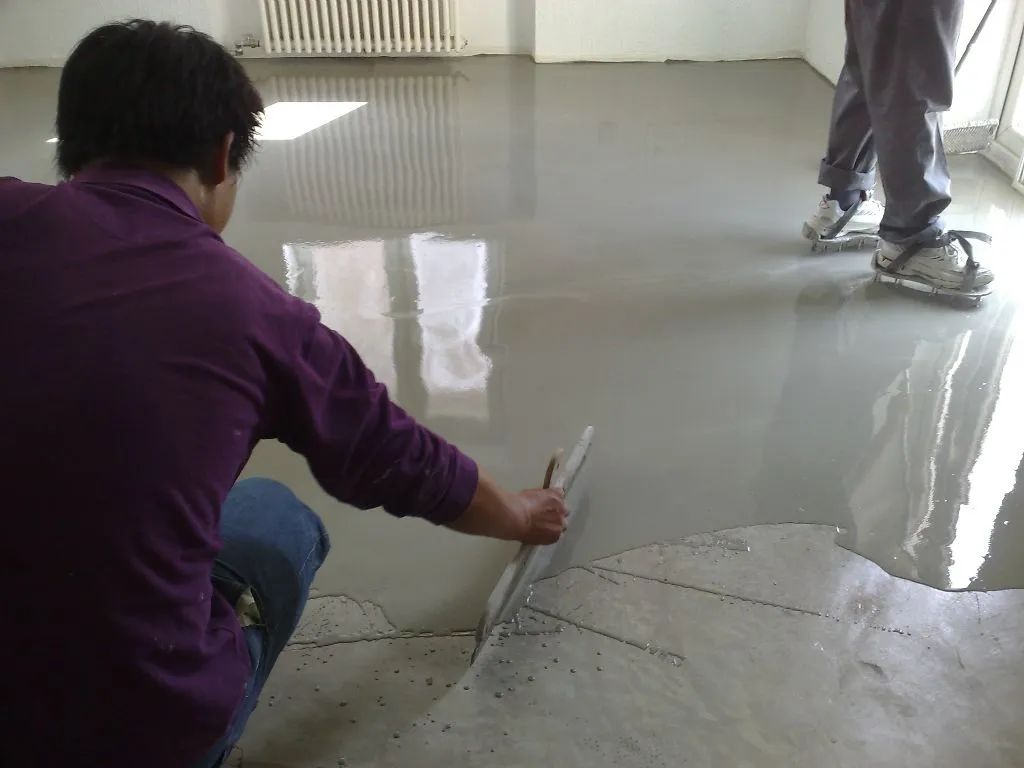

（3）流平施工

按照材料的用量，水固比（或液固比）及施工面積計算各種材料用量，用攪拌機攪拌均勻，將攪拌好的漿體倒于地面上，接茬處可輕輕刮平。

（4）養(yǎng)護

根據(jù)各種自流平材料的要求進行養(yǎng)護即可。
